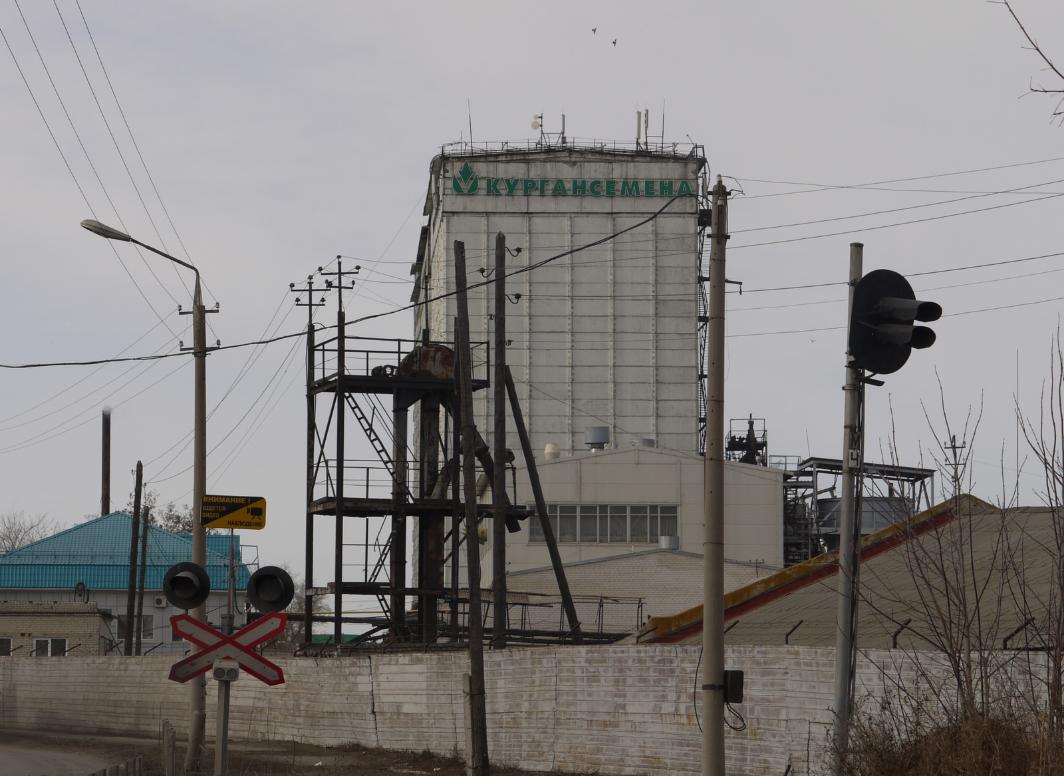

Установили систему энергоснабжения тепловой электрической мощностью 500 кВт, ЗАО «КурганСемена», ул. Омская 99. В состав системы входит:

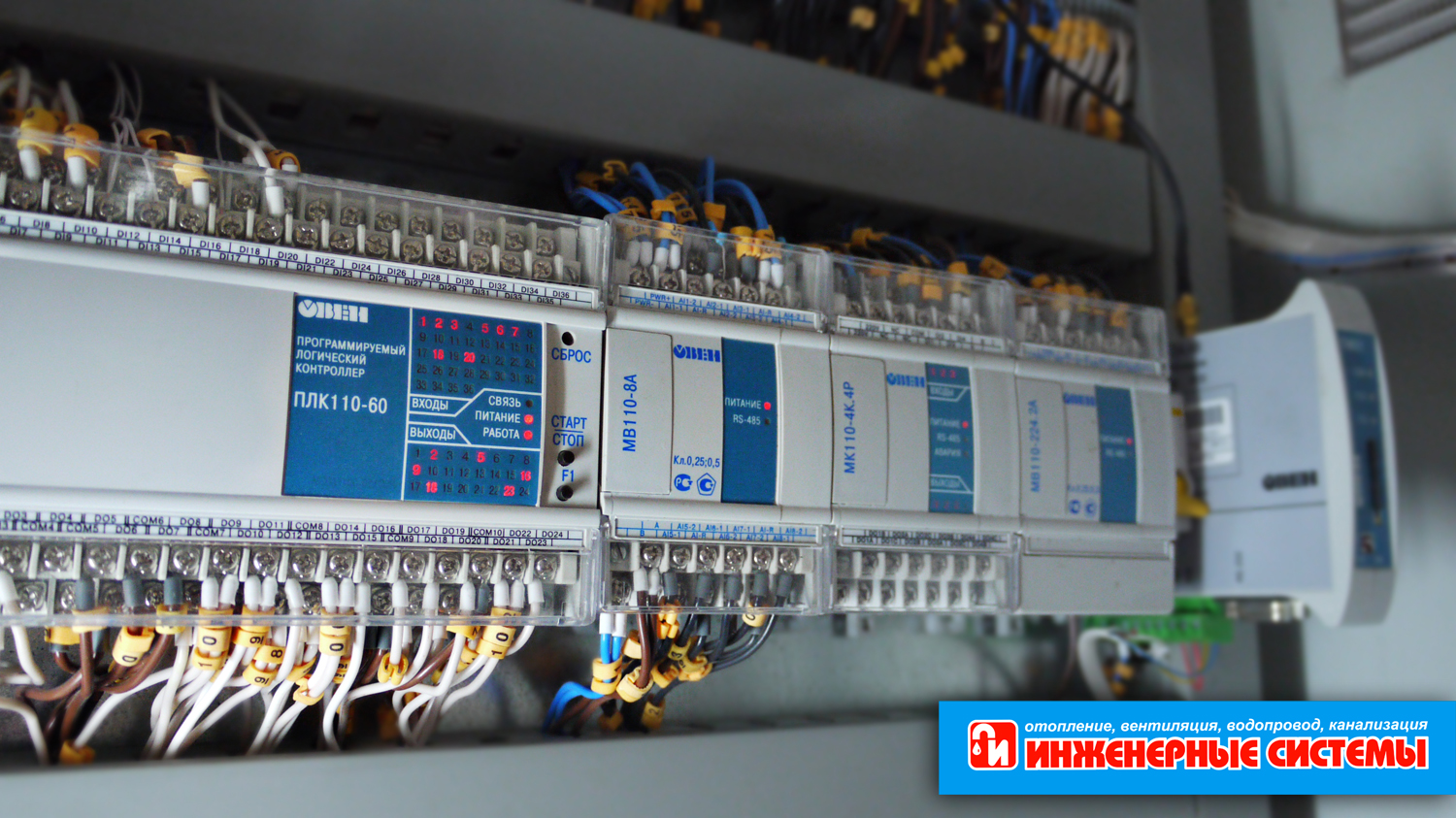

Система автоматизации котельной выполнена на базе логического программируемого контроллера ОВЕН с модулями расширения, связанных между собой по интерфейсу RS-485, для передачи данных используется промышленный протокол MODBUS.
Для сбора информации об объекте автоматизации используется аналоговые датчики, термосопротивления и дискретные датчики. Контроллер обеспечивает сбор информации с дискретных и аналоговых датчиков, кнопок управления на лицевой панели, ее обработку и отображение на дисплее, формирование управляющих сигналов на исполнительные устройства.

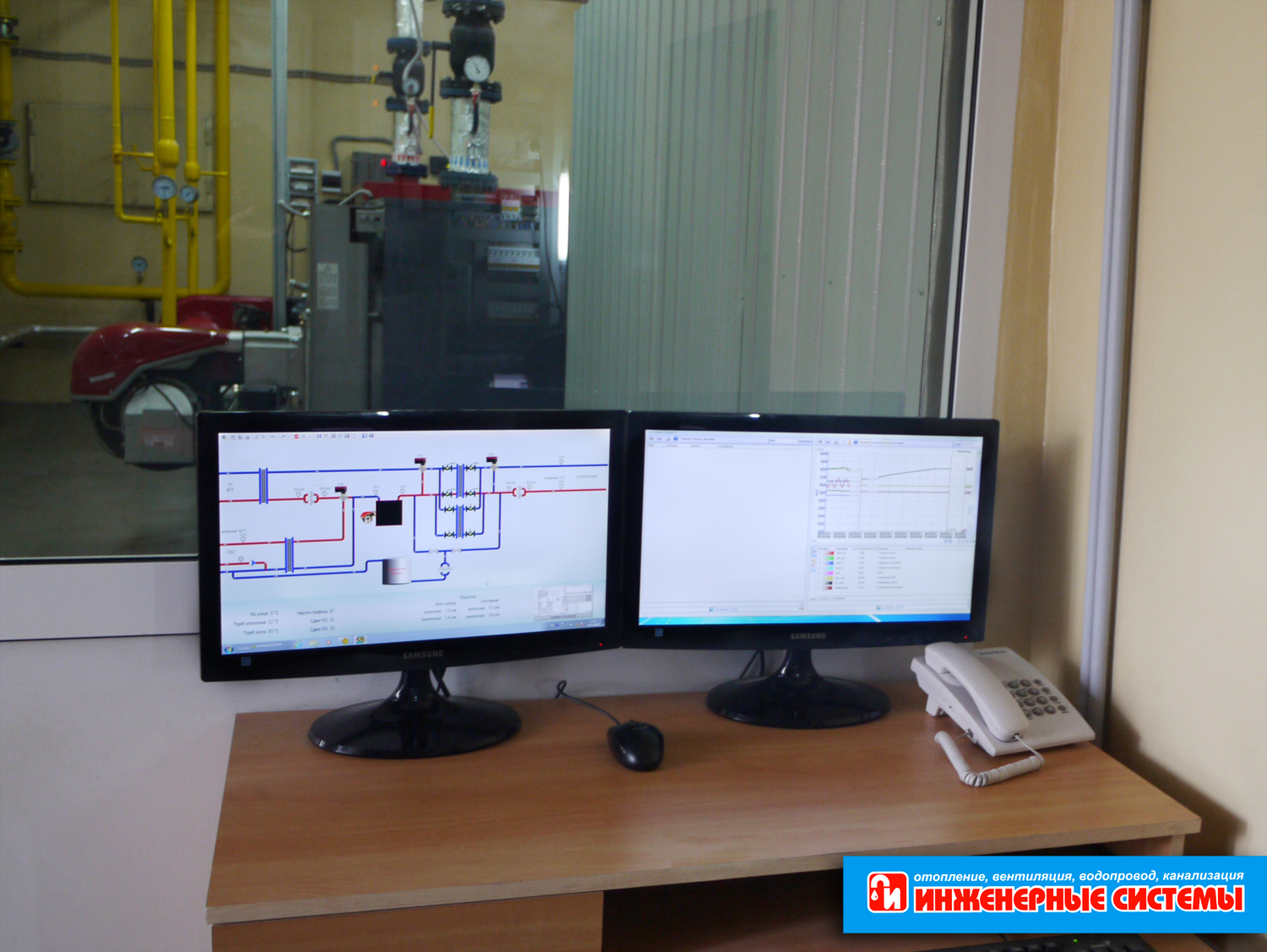

При возникновение аварийной ситуации в котельной первопричина возникновения аварийной ситуации фиксируется в памяти контроллера верхнего уровня с указанием даты и времени события и отсылается по GSM связи на сотовый телефон службы эксплуатации, а также передается в систему диспетчеризации (SCADA) для записи и фиксирования оператором.

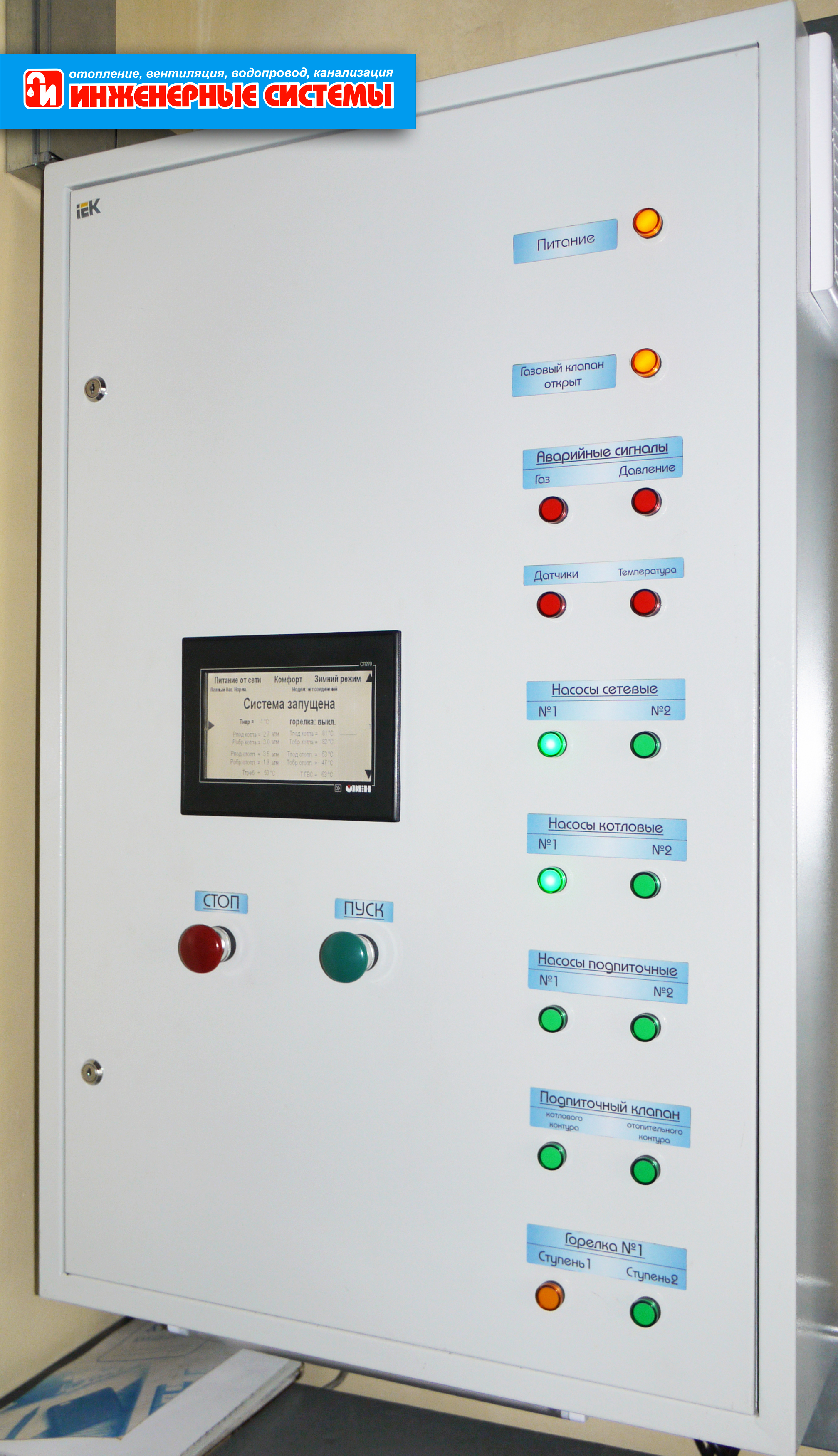

Щит управления с контроллером установлен непосредственно в помещении с котлом. Рабочие и аварийные датчики, первичные преобразователи давления и термосопротивления установлены на трубопроводах.

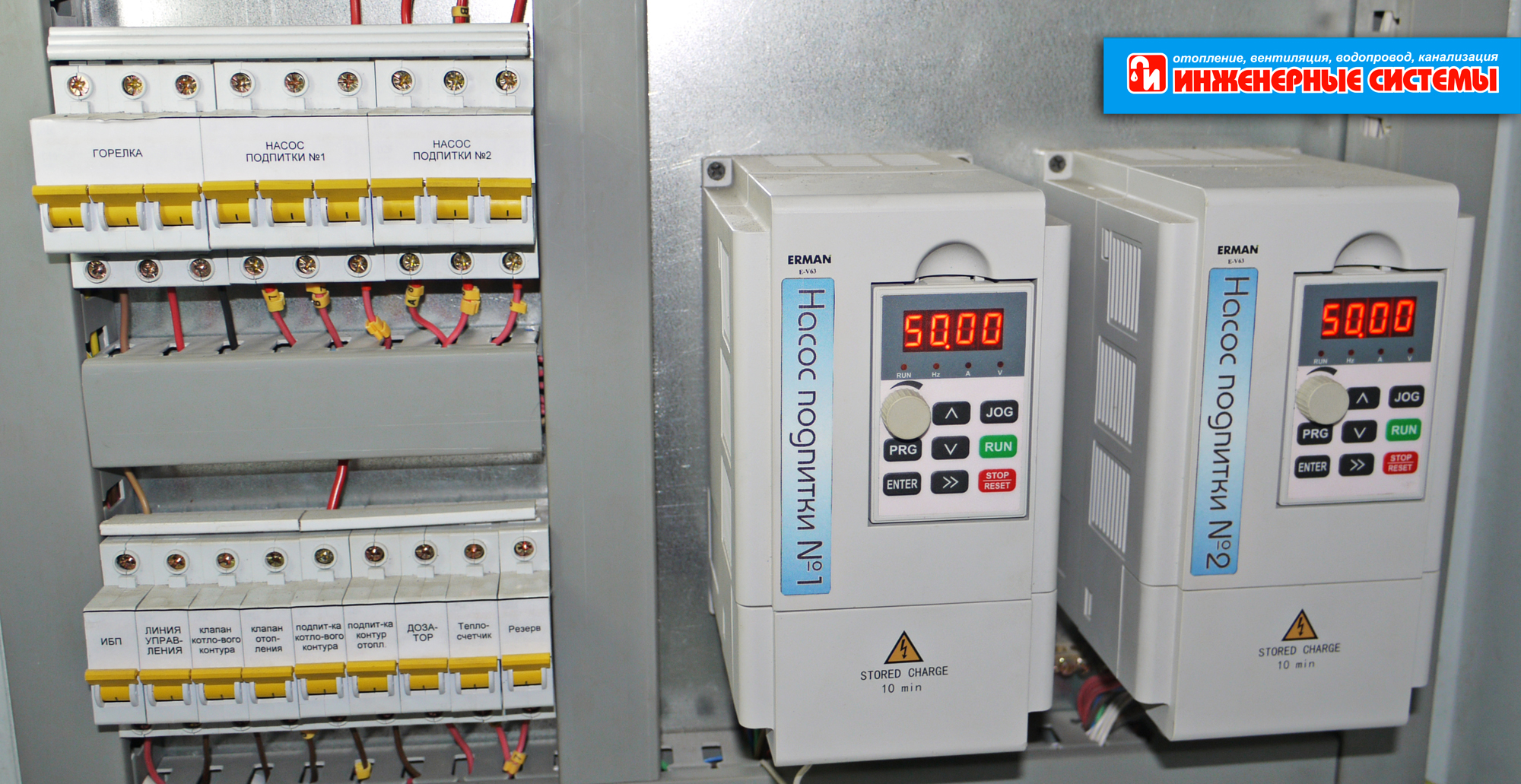

Сигналы с щита управления передаются на щит управления насосами, для автоматического включения и выключения насосов. Предусмотрена возможность ручного управления.
