Автоматическое поддержание температуры воды в системе ГВС осуществляется регулятором температуры с интеллектуальным электрическим исполнительным механизмом Clorius M1F-FD-065 сбалансированный регулирующий клапан фланцевый Ду65, Ру16, tmax=150*C чугун,Kv63. По заданной температуре горячей воды, поступающей в систему ГВС, регулятор температуры управляет двухходовым клапанам Вогез ВКСР, изменяя степень открытия клапана, обеспечивая подачу необходимого количества воды теплосети в контур системы ГВС. Благодаря чему у жильцов всегда комфортная температура горячей воды в любое время суток.
УУТЭ оборудован GSM модемом для дистанционной передачи показаний прибора
Расходомеры установлены на подающем и обратном трубопроводах.
В качестве преобразователей температуры используются существующие термопреобразователи КТПТР-01.

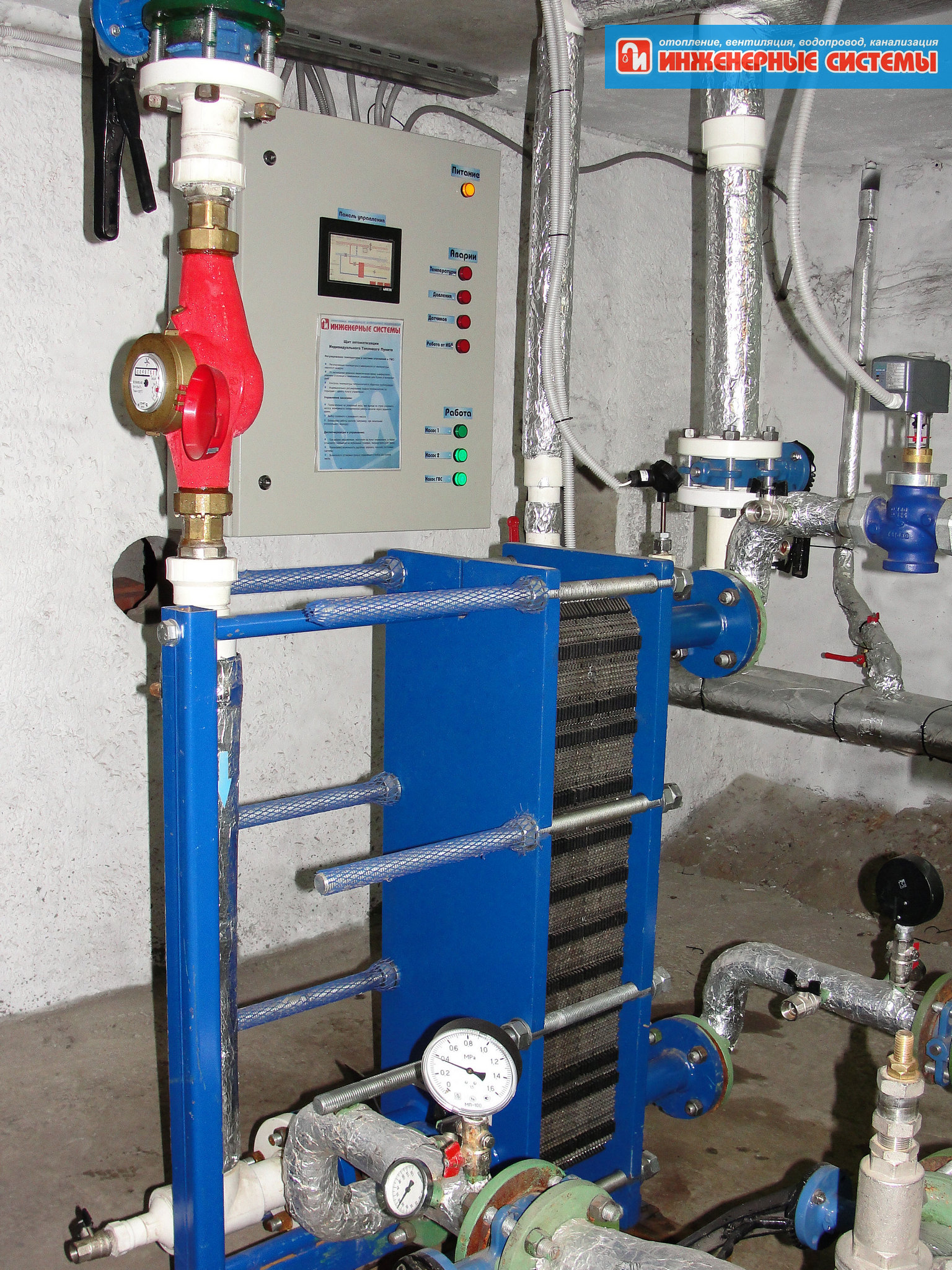

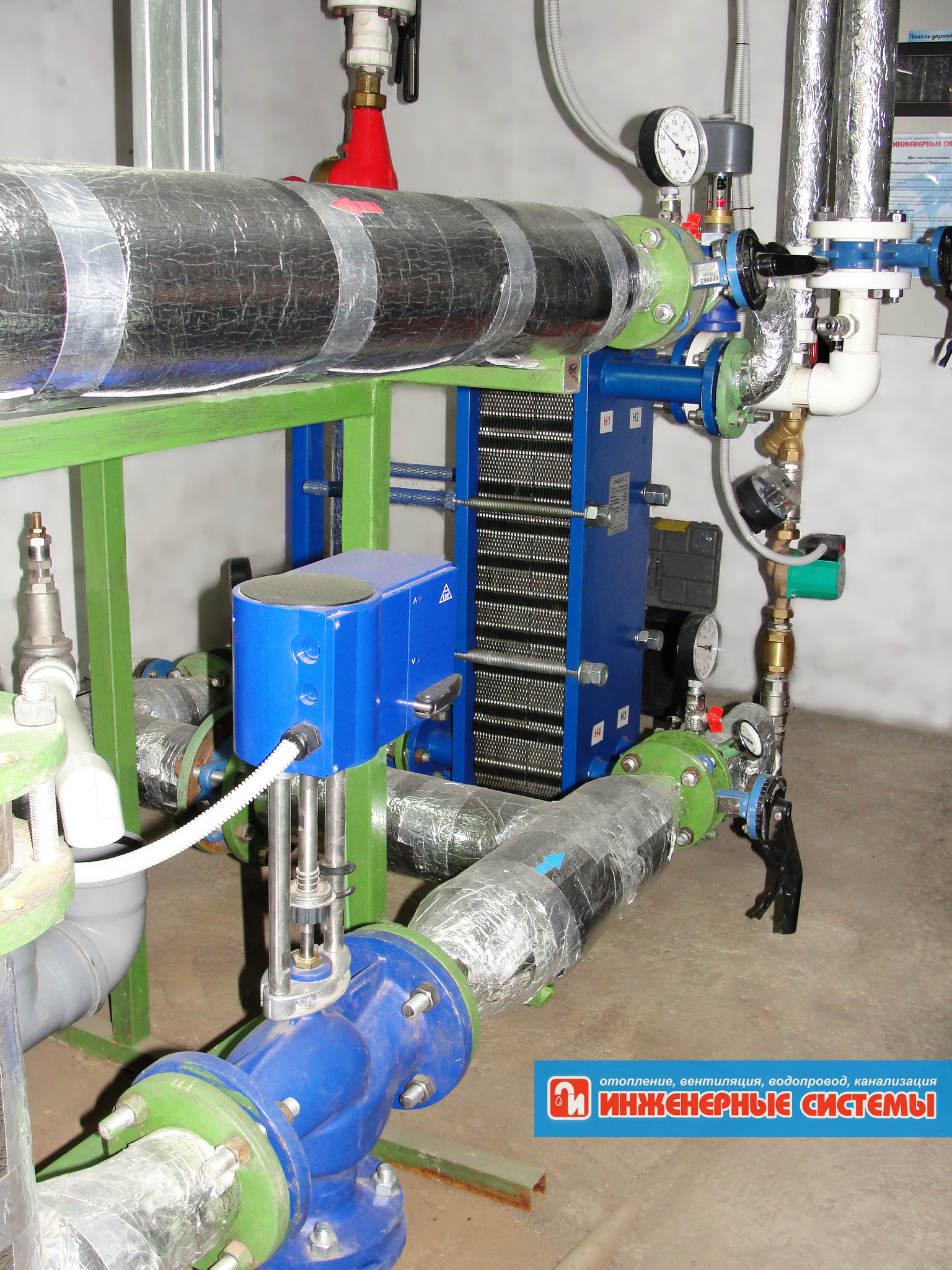

Для приготовления горячей воды предусмотрены разборный моноблочный пластинчатый теплообменник подключенный по двухступенчатой смешанной схеме " с автоматической регулировкой подачи теплоносителя.
С целью защиты системы ГВС от превышения температуры при аварийном отключении электропитании, интеллектуальный привод регулирующего клапана подключен через источники бесперебойного питания с режимом автономной работы не менее 6 часов.
Для защиты системы отопления и тепловой сети от аварийного превышения давления, устанавливается 3 предохранительных клапана Ду50. Настроечное значение срабатывания клапана 6,6 бар.

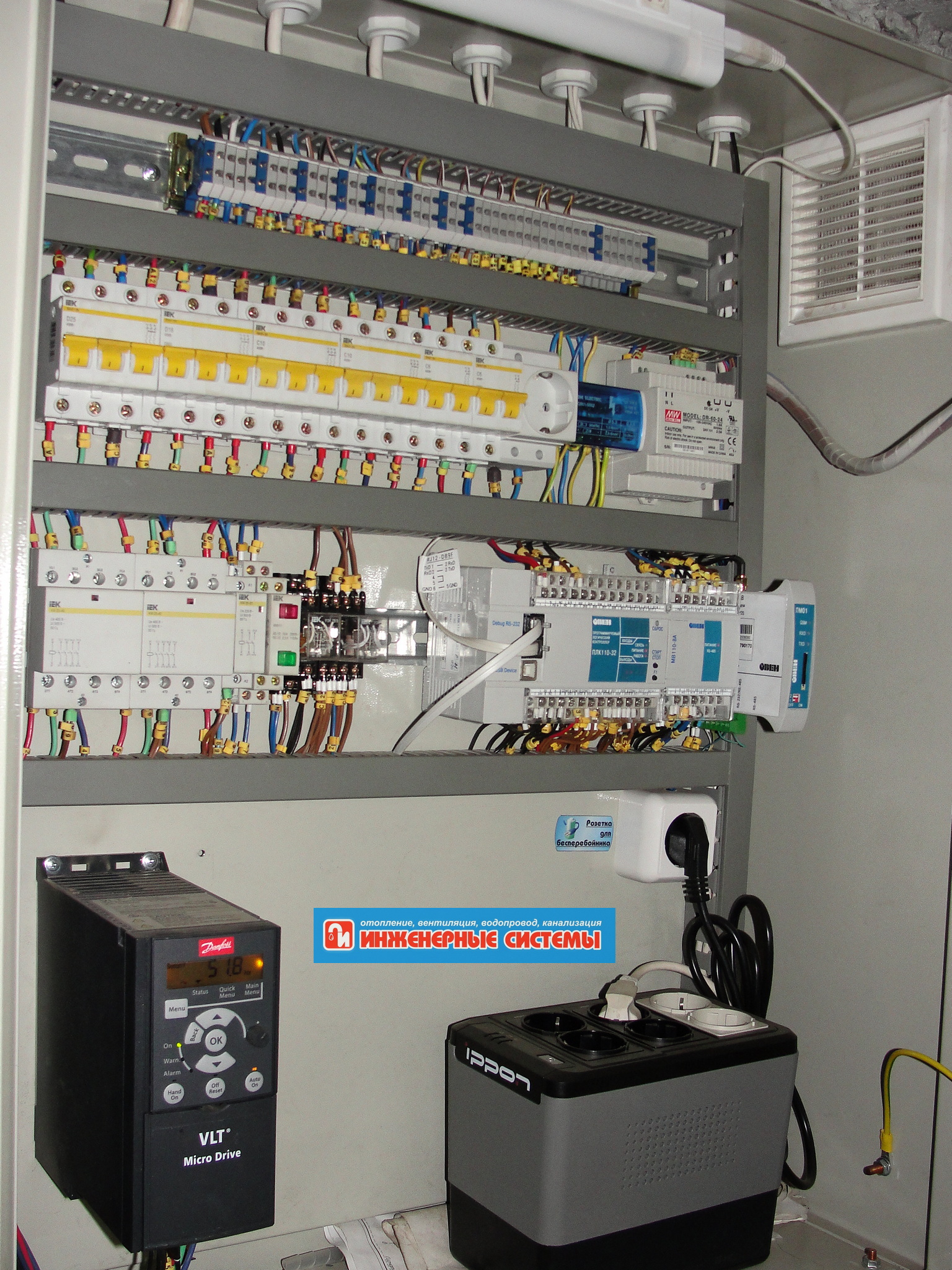

Для защиты насосов используется частотный регулятор. Применение частотного регулятора позволит снизить влияние сетевого насоса на тепловую сеть и обеспечить постоянный строго заданный перепад давления теплоносителя внутри здания. Для обеспечения циркуляции воды в контуре ГВС используется циркуляционный насос WILO Star-Z.
Для обеспечения защиты насосов от «сухого хода» устанавливается электроконтактные манометры, совмещающие в себе функции прибора для визуализации величины давления и реле защиты от "сухого хода". Для обеспечения дополнительной защиты системы отопления от аварийного повышения параметров теплоносителя (температуры и давления), контроллер системы отопления и привод регулирующего клапана подключены через источник бесперебойного питания ES525 фирмы APC с режимом автономной работы не менее 12 часов.
В проекте использовано следующее оборудование:
- Затвор поворотный TECOFI
- Обратный клапан Zetkama
- Фильтр сетчатый BROEN
- Регулировочная арматура BROEN
- Измерительное оборудование РОСМА
- Теплообменник Инвент-С
- Частотный преобразователь Danfoss
