Энергосберегающая система детского сада.
Схема теплоснабжения объекта принята – зависимая, с установкой 2х ходового регулирующего клапана.
Индивидуальный тепловой пункт оборудован системой управления. В соответствии с наружной температурой воздуха контроллер узла регулирования рассчитывает необходимую для здания температуру теплоносителя, что даёт возможность получать тепло в том объеме, который действительно нужен.
Преимущества применения автоматизированных систем управления:
- экономия тепловой энергии за счет эффективного использования тепловой энергии, автоматизации систем отопления, допустимого снижения температуры в помещениях в ночное время, выходные и праздничные дни (для промышленных объектов и офисных зданий);
- применения глубокого регулирования с учетом тепловой инерции отапливаемых объектов.

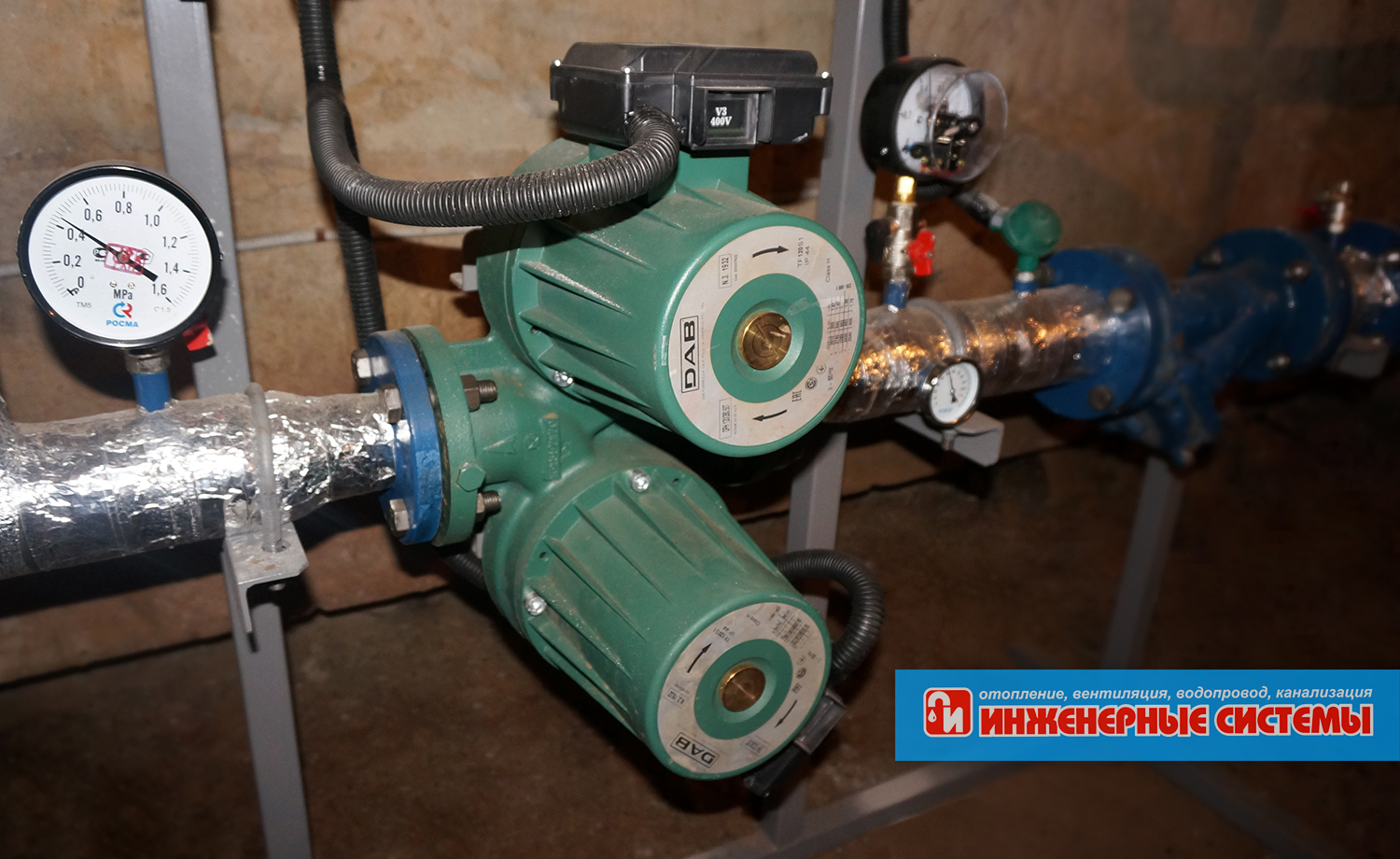

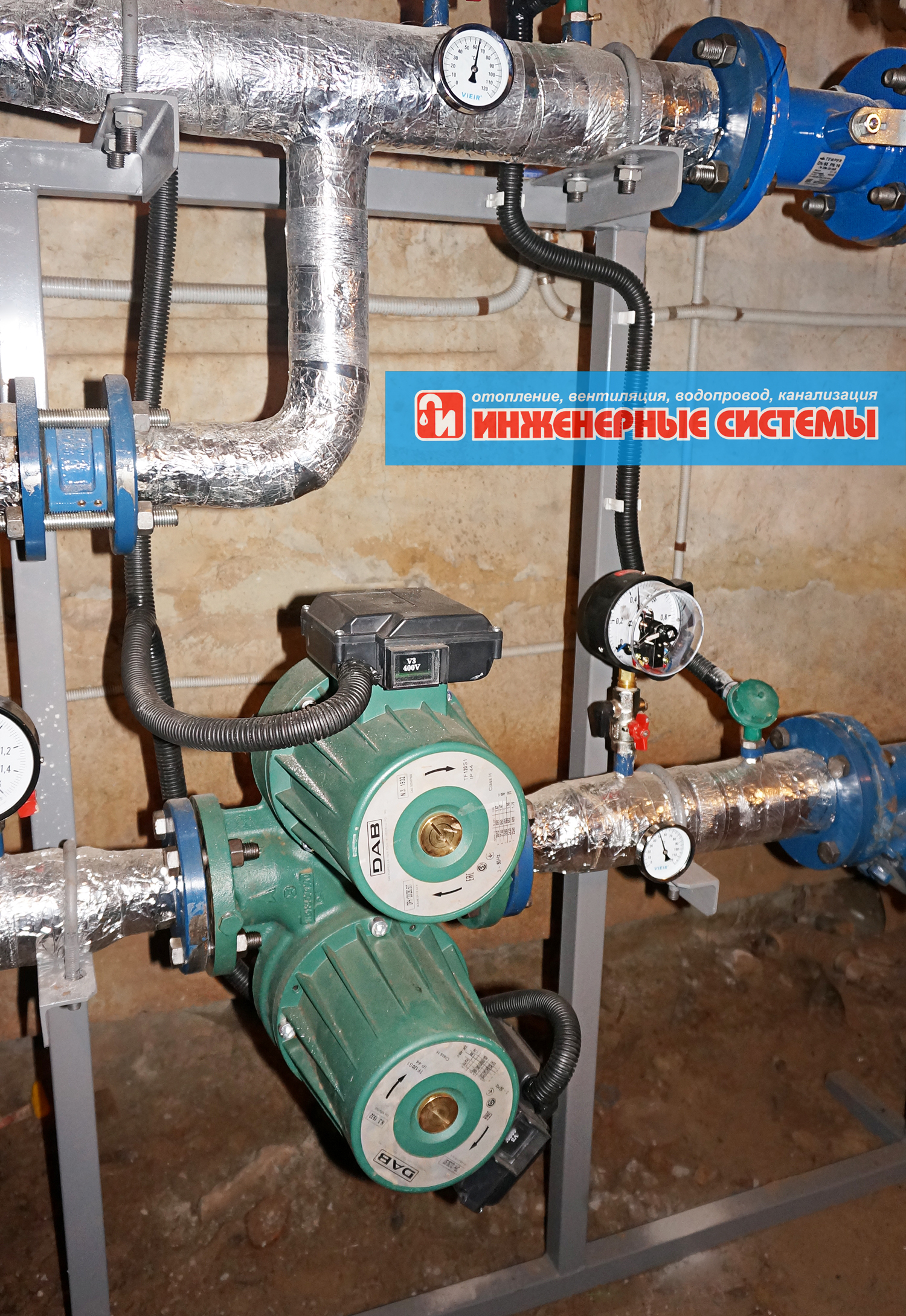

Циркуляцию воды в системе отопления осуществляет сдвоенный насос (основной и резервный) с мокрым ротором DPH 120/280.50Т. Производительность насоса равна расчётной производительности (по теплоносителю) системы отопления. В штатном (рабочем) режиме работает только один насос, второй является резервным и включается автоматически в случае отказа основного. Для переключения насосов «основной-резервный» и для защиты их от сухого хода установлен электроконтактный манометр.
Для защиты циркуляционных насосов системы отопления от взвешенных частиц, находящихся в воде, установлен сетчатый фильтр. С целью защиты системы отопления от превышения температуры теплоносителя при аварийном отключении электропитании регулятор систем отопления и сервопривод регулирующего клапана подключены через источники бесперебойного питания с режимом автономной работы не менее 12 часов.

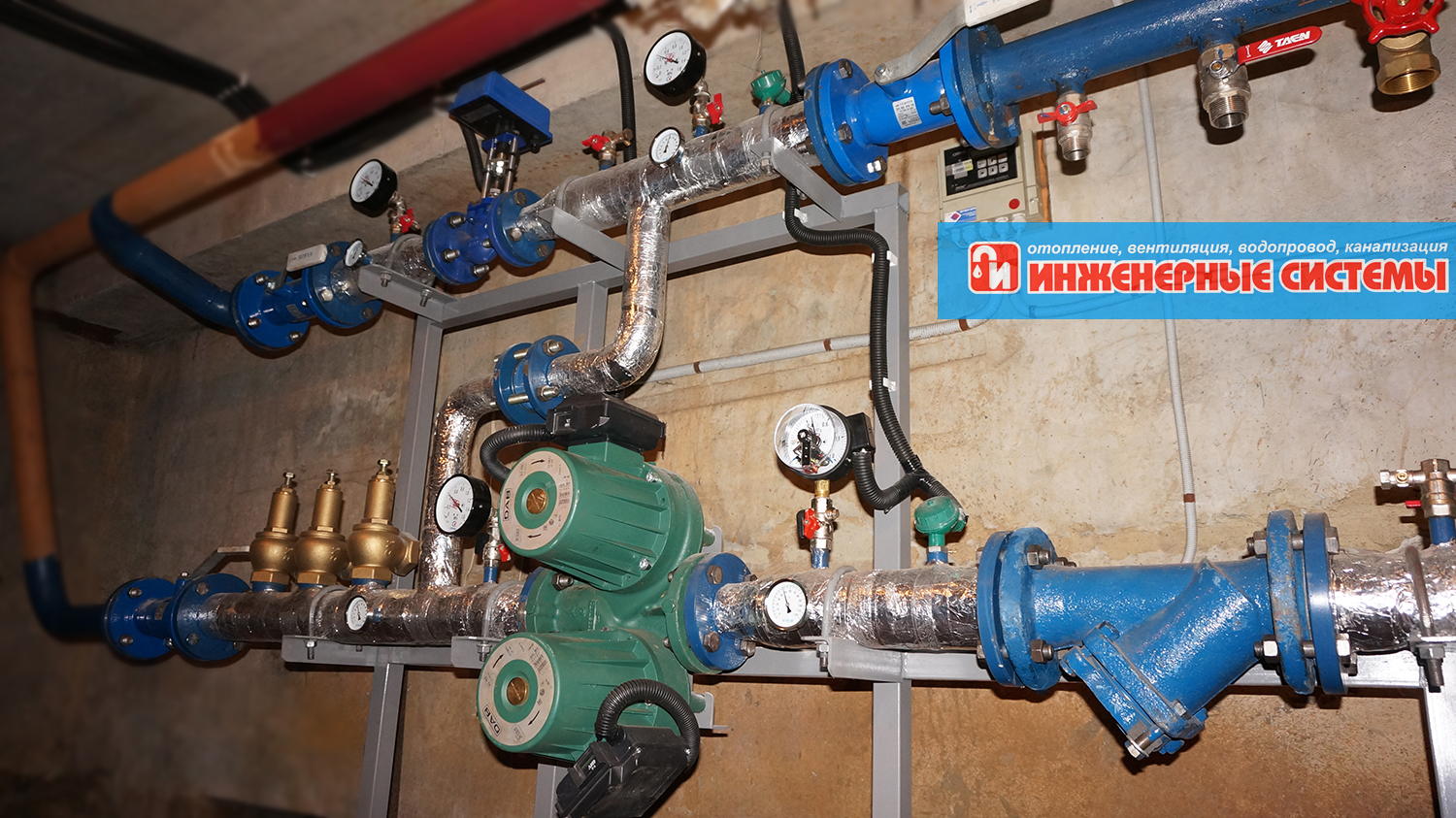

Для защиты системы отопления от аварийного превышения давления, устанавливаются 3 предохранительных клапана Ду50. Настроечное значение срабатывания клапана 6,6 бар.
Обязательна проверка клапана на срабатывание.
В проекте использовались:
— Регулирующий клапан с приводным механизмом Вогез.
— Циркуляционные насосы DAB.
— Запорная арматура TEMPER.

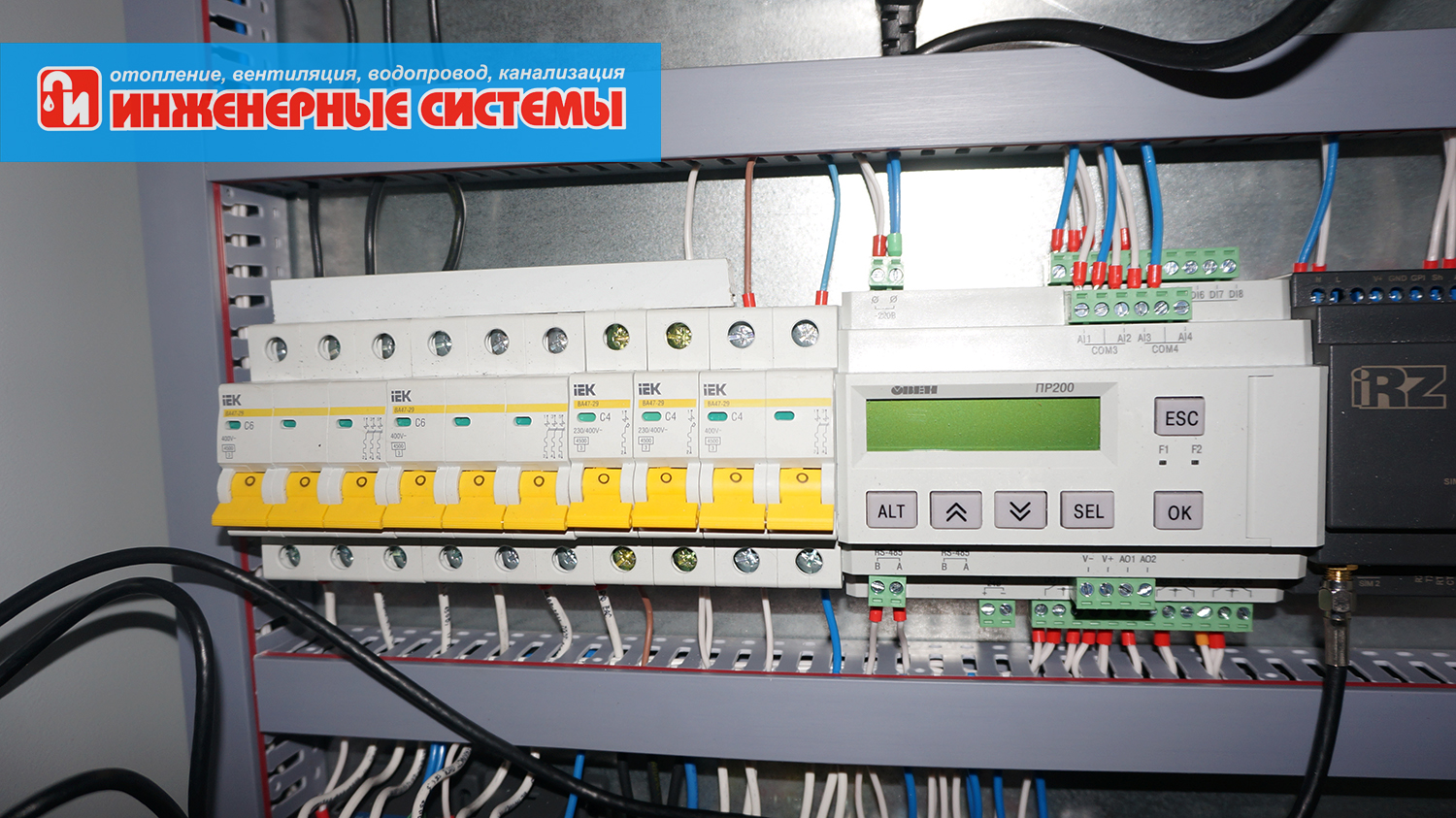

— Элементы автоматики — программное реле с дисплеем ПР200
